자동차 엔진의 정밀한 연료 분사와 점화 타이밍을 제어하는 데 핵심적인 역할을 하는 맵센서

(MAP Sensor, Manifold Absolute Pressure Sensor)의 역할과 고장 증상에 대한 정보입니다.





맵센서(MAP Sensor)의 역할



맵센서는 흡기 매니폴드(흡기 다관) 내부의 절대 압력을 측정하는 센서입니다.

엔진이 공기를 얼마나 빨아들이고 있는지를 실시간으로 파악하여 엔진 컴퓨터(ECU)로 신호를 보냅니다.



1. 흡입 공기량 계산

엔진은 주행 상태(가속, 감속, 공회전 등)에 따라 필요한 공기량이 계속 변합니다.

ECU는 맵센서가 측정한 압력값과 흡기 온도 센서값 등을 조합하여 현재 엔진으로 들어오는 공기의 무게(질량)를 정확하게 계산해 냅니다.



2. 최적의 연료 분사량 및 점화 시기 결정

공기량이 파악되면 ECU는 이에 가장 이상적인 비율(이론공연비)로 연료를 분사하도록 인젝터를 제어합니다.

또한 압력 변화를 통해 엔진의 부하 상태를 감지하여 점화 플러그가 불꽃을 튀기는 타이밍(점화 시기)을

조절함으로써 엔진 효율을 극대화합니다.



3. 고도 변화에 따른 보정

차량이 높은 산길을 올라가면 대기압이 낮아집니다. 맵센서는 시동을 켤 때나 주행 중에 주변 대기압을 함께 측정하여,

고지대에서도 시동이 꺼지거나 출력이 떨어지지 않도록 연료량을 알맞게 보정해 줍니다.





맵센서 고장 증상



맵센서 내부의 압력 감지 소자가 손상되거나, 센서 팁 부분에 엔진 오일 유증기 및 카본 찌꺼기가

쌓여 오염되면 다음과 같은 이상 증상이 발생합니다.



1. 엔진 부조 및 불안정한 RPM

공기량 측정이 부정확해지면 ECU가 연료를 너무 적게 혹은 너무 많이 분사하게 됩니다.

이로 인해 신호 대기 중이나 공회전(아이들링) 시 RPM 바늘이 위아래로 심하게 요동치고, 엔진이 부르르 떨리는 부조 현상이 나타납니다.

심한 경우 정차 중 시동이 꺼지기도 합니다.



2. 가속 지연 및 출력 저하

엑셀 페달을 밟았을 때 엔진 압력 변화를 센서가 빠르게 감지하지 못하면 연료 공급이 타이밍을 놓치게 됩니다.

엑셀을 밟아도 차가 힘이 없고 울컥거리거나, 한 박자 늦게 반응하며 뒤에서 잡아당기는 듯한 답답한 가속감을 느끼게 됩니다.



3. 연비 급감 및 검은 연기 배출

센서가 실제보다 압력이 높다고 오판하면 ECU는 공기가 많이 들어온 줄 알고 연료를 과다하게 분사합니다.

불완전 연소로 인해 연료 소모가 극심해지며 연비가 떨어지고, 배기가스에서 매연(검은 연기)이 나오거나 심한 기름 냄새가 날 수 있습니다.

반대로 연료가 너무 적게 분사되면 엔진 과열이나 노킹 소음이 발생하기도 합니다.



4. 계기판 엔진 체크 불등 점등

맵센서의 출력 전압이 정상 범위를 벗어나거나 회로가 단선/단락되면, 차량 컴퓨터는 즉시 이상을 감지하고 계기판에 엔진 경고등을 띄웁니다.

 스캐너를 연결해 보면 MAP 센서 회로 성능 이상과 같은 고장 코드(DTC)를 확인할 수 있습니다.





정비 및 조치 방법



센서 클리닝: 가끔 센서 내부에 카본이나 오일이 묻어 일시적 오류가 나는 경우가 있습니다.

이럴 때는 센서를 탈거하여 전용 전자제품 클리너(또는 MAP/MAF 센서 클리너)를 분사해 오염을 제거하고

 바짝 말린 후 재조립하면 증상이 호전되기도 합니다.

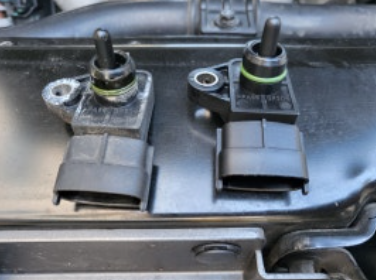

부품 교체: 클리닝 후에도 증상이 같거나 센서 단품 불량이 확실하다면 신품으로 교체해야 합니다.

맵센서는 보통 흡기 매니폴드 상단에 볼트 1~2개로 간단히 고정되어 있어 교체 난이도가 낮은 편입니다.

교체 시 연결되는 커넥터의 배선 상태와 기밀을 유지해 주는 고무 오링(O-ring)의 마모 여부도 함께 확인하는 것이 좋습니다.
