모닝 캠각센서 커넥트 분리
차단 신고
작성자
yth010801
조회수
64
작성일
26-05-25

07년식 모닝입니다 캠각센서(캠샤프트포지션센서)를 교체하려고하는데 처음보는 커넥트형식입니다



빨간 원에 일자 드라이버를 넣은 상태로 커넥트를 흔들면서 땡기면 빠진다 or 빨간 원 부분 플라스틱을 눌러야 빠진다 갈리는 상황입니다… 도와주세요..



추천 목록
추천
댓글
5
조회
64
타인에게 불쾌감을 주는 욕설, 비방 등의 내용 작성 시
관리자 권한으로 즉시 제재 처리됩니다.

    • 호평동 준우 아빠

      26-05-25

      답글달기
      안녕하세요 회원님

      안쪽 핀누름빠지는 형식 같습니다

      셀프정비라면 직접 네이버까페 동호회에 글 올리고 같은차종 정비했던 사례 찾아보세요
      보통 누르면 탈거되는 부품 같습니다
      안녕하세요 회원님

      안쪽 핀누름빠지는 형식 같습니다

      셀프정비라면 직접 네이버까페 동호회에 글 올리고 같은차종 정비했던 사례 찾아보세요
      보통 누르면 탈거되는 부품 같습니다
      등록

    • kidman10

      26-06-05

      답글달기
      @호평동 준우 아빠좋은 정보입니다
      @호평동 준우 아빠
       좋은 정보입니다
      등록

    • 관세음보살

      26-05-25

      답글달기
      07년식 올뉴모닝의 캠각센서 커넥터 분해 방법 때문에 많이 답답하셨겠습니다.

      이 연식의 현대기아차 커넥터는 세월이 흘러 플라스틱이 경화되어 있기 때문에, 힘으로만 당기면 고정용 탭이 부러지기 쉬워 정확한 작동 원리를 이해하고 작업하시는 것이 중요합니다.

      결론부터 말씀드리면 전자와 후자의 원리가 절반씩 섞여 있습니다.

      ​해당 커넥터를 안전하게 분리하는 가장 정확한 방법과 원리를 (1) 고정 핀의 구조와 원리, (2) 실패 없는 안전한 분해 순서, (3) 작업 시 주의사항으로 나누어 쉽고 간단하게 설명해 드리겠습니다.

      ​(1) 고정 핀의 구조와 원리
      ​이 형식의 커넥터는 내부의 '플라스틱 걸쇠(락킹 탭)'가 센서 몸체의 돌기에 걸려 고정되는 구조입니다.

      ​외부에서 보이는 빨간 원 부분의 플라스틱은 그 내부 걸쇠와 연결된 '시소' 같은 레버 역할을 합니다.

      즉, 빨간 원 부분의 플라스틱을 아래로 꾹 누르면, 반대쪽 내부에 있는 걸쇠가 위로 들어 올려지면서 센서의 돌기에서 풀려나는 원리입니다.

      ​하지만 연식이 오래된 차량은 내부에 이물질이 끼거나 플라스틱이 딱딱하게 굳어 손가락 힘만으로 눌렀을 때는 걸쇠가 충분히 들어 올려지지 않는 경우가 많습니다.

      이 때문에 일자 드라이버의 도움을 받아야 합니다.

      ​(2) 실패 없는 안전한 분해 순서
      ​일자 드라이버를 억지로 찔러 넣어서 제끼면 누름판이 바로 부러집니다.

      아래 순서대로 차근차근 진행해 보세요.

      ​(첫째) 커넥터 자체를 센서 몸체 쪽으로 (오히려 꽂는 방향으로) 꾹 한 번 밀어 넣습니다. 오랜 시간 고정되어 있어서 걸쇠와 돌기가 서로 꽉 물려 있는 상태를 느슨하게 풀어주기 위함입니다.

      ​(둘째) 빨간 원 부분의 누름판 플라스틱을 손가락이나 일자 드라이버의 넓은 면을 이용해 아래 방향으로 꾹 누릅니다.

      ​(셋째) 만약 손으로 눌러도 커넥터가 꼼짝도 하지 않는다면, 작고 얇은 일자 드라이버를 빨간 원 내부(누름판 아래쪽 틈새)에 살짝 밀어 넣고 레버를 들어 올리듯 지렛대 원리로 살짝 젖혀줍니다. (이때 내부에 걸려 있는 플라스틱 걸쇠가 위로 들리게 됩니다.)

      ​(넷째) 누름판을 누르거나 드라이버로 내부 걸쇠를 들어 올린 상태를 그대로 유지하면서, 다른 한 손으로 커넥터 몸통을 잡고 좌우로 미세하게 흔들며 바깥쪽으로 당기면 쏙 빠집니다.

      ​(3) 작업 시 주의사항
      ​배선 당기기 금지: 커넥터가 잘 안 빠진다고 뒤쪽에 연결된 전선(배선)을 잡고 잡아당기면 내부 핀이 단선되어 시동 불능 등 더 큰 문제가 생길 수 있습니다.

      반드시 커넥터의 플라스틱 몸통을 잡고 당기셔야 합니다.

      ​플라스틱 파손 주의: 겨울철이나 환절기에는 플라스틱이 매우 취약합니다.

      드라이버로 너무 강한 힘을 주면 툭 하고 부러지므로, 걸쇠가 살짝 들릴 정도의 적당한 힘만 주면서 밀어내는 느낌으로 작업하시길 권장합니다.
      07년식 올뉴모닝의 캠각센서 커넥터 분해 방법 때문에 많이 답답하셨겠습니다.

      이 연식의 현대기아차 커넥터는 세월이 흘러 플라스틱이 경화되어 있기 때문에, 힘으로만 당기면 고정용 탭이 부러지기 쉬워 정확한 작동 원리를 이해하고 작업하시는 것이 중요합니다.

      결론부터 말씀드리면 전자와 후자의 원리가 절반씩 섞여 있습니다.

      ​해당 커넥터를 안전하게 분리하는 가장 정확한 방법과 원리를 (1) 고정 핀의 구조와 원리, (2) 실패 없는 안전한 분해 순서, (3) 작업 시 주의사항으로 나누어 쉽고 간단하게 설명해 드리겠습니다.

      ​(1) 고정 핀의 구조와 원리
      ​이 형식의 커넥터는 내부의 '플라스틱 걸쇠(락킹 탭)'가 센서 몸체의 돌기에 걸려 고정되는 구조입니다.

      ​외부에서 보이는 빨간 원 부분의 플라스틱은 그 내부 걸쇠와 연결된 '시소' 같은 레버 역할을 합니다.

      즉, 빨간 원 부분의 플라스틱을 아래로 꾹 누르면, 반대쪽 내부에 있는 걸쇠가 위로 들어 올려지면서 센서의 돌기에서 풀려나는 원리입니다.

      ​하지만 연식이 오래된 차량은 내부에 이물질이 끼거나 플라스틱이 딱딱하게 굳어 손가락 힘만으로 눌렀을 때는 걸쇠가 충분히 들어 올려지지 않는 경우가 많습니다.

      이 때문에 일자 드라이버의 도움을 받아야 합니다.

      ​(2) 실패 없는 안전한 분해 순서
      ​일자 드라이버를 억지로 찔러 넣어서 제끼면 누름판이 바로 부러집니다.

      아래 순서대로 차근차근 진행해 보세요.

      ​(첫째) 커넥터 자체를 센서 몸체 쪽으로 (오히려 꽂는 방향으로) 꾹 한 번 밀어 넣습니다. 오랜 시간 고정되어 있어서 걸쇠와 돌기가 서로 꽉 물려 있는 상태를 느슨하게 풀어주기 위함입니다.

      ​(둘째) 빨간 원 부분의 누름판 플라스틱을 손가락이나 일자 드라이버의 넓은 면을 이용해 아래 방향으로 꾹 누릅니다.

      ​(셋째) 만약 손으로 눌러도 커넥터가 꼼짝도 하지 않는다면, 작고 얇은 일자 드라이버를 빨간 원 내부(누름판 아래쪽 틈새)에 살짝 밀어 넣고 레버를 들어 올리듯 지렛대 원리로 살짝 젖혀줍니다. (이때 내부에 걸려 있는 플라스틱 걸쇠가 위로 들리게 됩니다.)

      ​(넷째) 누름판을 누르거나 드라이버로 내부 걸쇠를 들어 올린 상태를 그대로 유지하면서, 다른 한 손으로 커넥터 몸통을 잡고 좌우로 미세하게 흔들며 바깥쪽으로 당기면 쏙 빠집니다.

      ​(3) 작업 시 주의사항
      ​배선 당기기 금지: 커넥터가 잘 안 빠진다고 뒤쪽에 연결된 전선(배선)을 잡고 잡아당기면 내부 핀이 단선되어 시동 불능 등 더 큰 문제가 생길 수 있습니다.

      반드시 커넥터의 플라스틱 몸통을 잡고 당기셔야 합니다.

      ​플라스틱 파손 주의: 겨울철이나 환절기에는 플라스틱이 매우 취약합니다.

      드라이버로 너무 강한 힘을 주면 툭 하고 부러지므로, 걸쇠가 살짝 들릴 정도의 적당한 힘만 주면서 밀어내는 느낌으로 작업하시길 권장합니다.
      등록

    • kidman10

      26-06-05

      답글달기
      @관세음보살좋은 정보입니다
      @관세음보살
       좋은 정보입니다
      등록

    • 샤크

      26-05-25

      답글달기

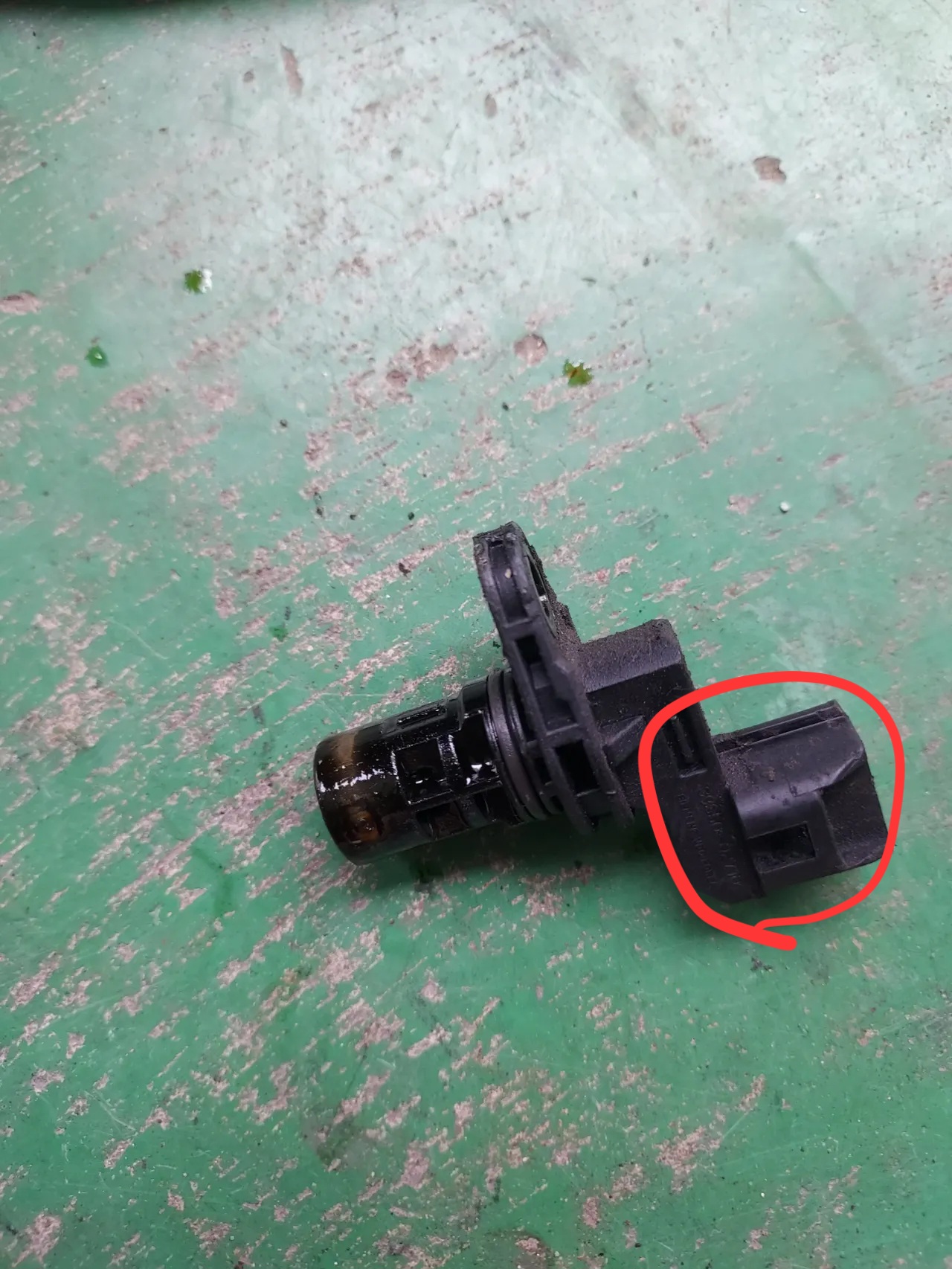

      기존 교체 할 센서 연결 부위 확인 후 참고하세요
      기존 교체 할 센서 연결 부위 확인 후 참고하세요
