맵센서?역할
inhwa18
조회수
2020
댓글수
9
24-03-06
맵센서?역할
작성자
inhwa18
조회수
2020
작성일
24-03-06

어떤가요?

추천
댓글
9
조회
2020
타인에게 불쾌감을 주는 욕설, 비방 등의 내용 작성 시
관리자 권한으로 즉시 제재 처리됩니다.
    • 미카3

      24-06-03

      답글달기
      ^^
      ^^
    • 공청기

      24-03-07

      답글달기
      이상시 엔진부조 발생합니다
      이상시 엔진부조 발생합니다
    • 샤크

      24-03-07

      답글달기
      차에 필요한 역활하죠
      차에 필요한 역활하죠
    • 호평동 준우 아빠

      24-03-06

      답글달기
      안녕하세요 회원님
      아래글 참고해서 고장 증상 여부 확인 하시고 센서 교체해보세요

      MAP sensor

      공기와 연료의 혼합 가스는 흡기 매니폴드라는 관을 통해 실린더 내부에 공급됩니다
      흡기 매니폴드 내의 압력은 매니폴드 절대 압력(MAP)이라고 하며, 중요한 엔진 변수의 하나입니다
      이를 측정하는 센서가 맵 센서입니다
      맵 센서는 매니폴드 압력의 평균값에 거의 비례한 전압을 출력하며, 이 출력 전압은 엔진의 전자 제어 시스템 중에 여러 가지 목적으로 쓰인다

      산소 센서와 맵 센서는 자동차의 엔진 성능과 효율을 높이는 역할을 합니다

      두 센서가 정상적으로 작동하지 않으면 연비가 떨어지고, 배기가스가 증가하는등 엔진 부조 현상도 발생할 수 있습니다
      두 센서의 고장 증상과 차이점을 알아보도록 하겠습니다

      산소 센서
      배기가스의 산소 농도를 측정합니다
      산소의 농도가 높으면 연료가 부족하고, 산소 농도가낮으면 연료가 농후한 상태로 확인합니다
      배기가스의 산소 농도를 엔진 제어
      장치(ECU)에 전달하는데, 이 정보를 가지고 연료 분사량을 조절해 연료와 공기의 혼합비를 최적화합니다

      맵 센서
      흡기 매니폴드의 압력을 측정하는 센서로 흡기 매니폴드의 압력은 엔진의 부하 상태를 나타내는데, 흡기 매니폴드의 압력을 ECU에 전달하고, 이 정보를 토대로 연료의 분사량과 점화 타이밍, 흡기량을 조절합니다

      고장 증상
      산소 센서의 경우와 맵 센서의 경우 고장 증상은 비슷합니다
      산소 센서- 연비가 떨어지고, 배기가스가증가합니다
      출력이 저하되고, 시동이 잘걸리지 않습니다
      맵 센서- 연비가 떨어지고, 배기가스가 증가 하면서 엔진 출력이 저하됩니다
      엔진에 떨림이 심해집니다

      센서의 위치
      산소 센서의 촉매 이전 센서는 배기 매니폴드와 촉매 사이로 엔진 룸에서 접근이 가능하고, 촉매 이후 센서는 촉매와 머플러 사이에 위치해 자동차 하부에서 접근이 가능합니다

      맵 센서의 경우 흡기 매니폴드에 위치하고 있는데, 흡기 매니폴드는 엔진의 흡기 밸브 와인테이크 파이프 사이에 위치한 통로인데, 엔진 룸에서 접근이 가능합니다

      흡기매니폴드에 직접 장착된 경우도 있고, ECU에 연결된 호스를 통해서 흡기 매니폴드의 압력을 측정하는 경우도 있습니다
      안녕하세요 회원님
      아래글 참고해서 고장 증상 여부 확인 하시고 센서 교체해보세요

      MAP sensor

      공기와 연료의 혼합 가스는 흡기 매니폴드라는 관을 통해 실린더 내부에 공급됩니다
      흡기 매니폴드 내의 압력은 매니폴드 절대 압력(MAP)이라고 하며, 중요한 엔진 변수의 하나입니다
      이를 측정하는 센서가 맵 센서입니다
      맵 센서는 매니폴드 압력의 평균값에 거의 비례한 전압을 출력하며, 이 출력 전압은 엔진의 전자 제어 시스템 중에 여러 가지 목적으로 쓰인다

      산소 센서와 맵 센서는 자동차의 엔진 성능과 효율을 높이는 역할을 합니다

      두 센서가 정상적으로 작동하지 않으면 연비가 떨어지고, 배기가스가 증가하는등 엔진 부조 현상도 발생할 수 있습니다
      두 센서의 고장 증상과 차이점을 알아보도록 하겠습니다

      산소 센서
      배기가스의 산소 농도를 측정합니다
      산소의 농도가 높으면 연료가 부족하고, 산소 농도가낮으면 연료가 농후한 상태로 확인합니다
      배기가스의 산소 농도를 엔진 제어
      장치(ECU)에 전달하는데, 이 정보를 가지고 연료 분사량을 조절해 연료와 공기의 혼합비를 최적화합니다

      맵 센서
      흡기 매니폴드의 압력을 측정하는 센서로 흡기 매니폴드의 압력은 엔진의 부하 상태를 나타내는데, 흡기 매니폴드의 압력을 ECU에 전달하고, 이 정보를 토대로 연료의 분사량과 점화 타이밍, 흡기량을 조절합니다

      고장 증상
      산소 센서의 경우와 맵 센서의 경우 고장 증상은 비슷합니다
      산소 센서- 연비가 떨어지고, 배기가스가증가합니다
      출력이 저하되고, 시동이 잘걸리지 않습니다
      맵 센서- 연비가 떨어지고, 배기가스가 증가 하면서 엔진 출력이 저하됩니다
      엔진에 떨림이 심해집니다

      센서의 위치
      산소 센서의 촉매 이전 센서는 배기 매니폴드와 촉매 사이로 엔진 룸에서 접근이 가능하고, 촉매 이후 센서는 촉매와 머플러 사이에 위치해 자동차 하부에서 접근이 가능합니다

      맵 센서의 경우 흡기 매니폴드에 위치하고 있는데, 흡기 매니폴드는 엔진의 흡기 밸브 와인테이크 파이프 사이에 위치한 통로인데, 엔진 룸에서 접근이 가능합니다

      흡기매니폴드에 직접 장착된 경우도 있고, ECU에 연결된 호스를 통해서 흡기 매니폴드의 압력을 측정하는 경우도 있습니다
    • 호평동 준우 아빠

      24-03-06

      답글달기

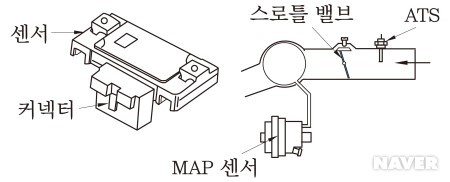

      @호평동 준우 아빠구조상 그림입니다
      @호평동 준우 아빠
       구조상 그림입니다
    • 관세음보살

      24-03-06

      답글달기
      MAP 센서 역할에 대해서 말씀드리겠습니다.

      그 전에 맵센서의 원리를 말씀드리자면...
      공기와 연료의 혼합가스는 흡기 매니폴드라는 관을 통해 실린더 내부에 공급됩니다.
      그때 흡기 매니폴드 내의 압력은 매니폴드 절대 압력(MAP)이라고 하며, 중요한 엔진 변수의 하나입니다.

      따라서 맵센서는 대기압과 흡기내 압력을 측정하는 역할을 합니다.
      맵센서는 엔진 시동 및 유지에 관련된 역할을 하는 부품이며 이를 측정하는 센서가 맵센서입니다.

      다시 정리하자면 ...맵 센서 (MAPS: Manifold Absolute Pressure Sensor)는 써지 탱크에 장착되어 있으며,
      흡기관내의 압력을 계측하여 흡입 공기량을 간접적으로 산출하는 간접 계측방식이며, 속도-밀도 방식(Speed-Density Type) 이라고도 합니다.
      MAP 센서 역할에 대해서 말씀드리겠습니다.

      그 전에 맵센서의 원리를 말씀드리자면...
      공기와 연료의 혼합가스는 흡기 매니폴드라는 관을 통해 실린더 내부에 공급됩니다.
      그때 흡기 매니폴드 내의 압력은 매니폴드 절대 압력(MAP)이라고 하며, 중요한 엔진 변수의 하나입니다.

      따라서 맵센서는 대기압과 흡기내 압력을 측정하는 역할을 합니다.
      맵센서는 엔진 시동 및 유지에 관련된 역할을 하는 부품이며 이를 측정하는 센서가 맵센서입니다.

      다시 정리하자면 ...맵 센서 (MAPS: Manifold Absolute Pressure Sensor)는 써지 탱크에 장착되어 있으며,
      흡기관내의 압력을 계측하여 흡입 공기량을 간접적으로 산출하는 간접 계측방식이며, 속도-밀도 방식(Speed-Density Type) 이라고도 합니다.
    • 관세음보살

      24-03-06

      답글달기

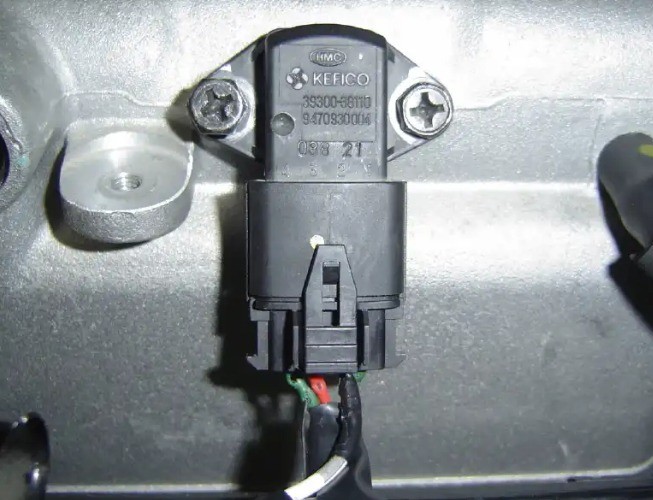

      @관세음보살10mm 렌치만 있으면 차종에 따라 엔진 위나 옆면에 있기 때문에
      교체하기는 매우 쉽습니다.
      하지만..아반떼HD는 맵센서 위치가 참 ;;;;;;; 부품 사놓고 아직도 미루고 있는 중입니다.
      공간이 좁아서 렌치가 안 들어갑니다.
      @관세음보살
       10mm 렌치만 있으면 차종에 따라 엔진 위나 옆면에 있기 때문에
      교체하기는 매우 쉽습니다.
      하지만..아반떼HD는 맵센서 위치가 참 ;;;;;;; 부품 사놓고 아직도 미루고 있는 중입니다.
      공간이 좁아서 렌치가 안 들어갑니다.
    • CARFIX10

      24-03-06

      답글달기
      지도위치를 기반으로 하여
      네비게이션 작동시 정말 중요하죠.
      지도위치를 기반으로 하여
      네비게이션 작동시 정말 중요하죠.
    • 개념제로

      24-03-06

      답글달기
      질문이 성의가 없으시니요 ㅎㅎ 네이버로 검색해보시는게 좋겠어요
      질문이 성의가 없으시니요 ㅎㅎ 네이버로 검색해보시는게 좋겠어요
